7寸hmi在環保數據采集設備的應用

一、方案背景

隨著市民環境意識的增強，越來越多的人開始關心所處環境質量的好壞，要求環境保護工作透明化；上級部門也需要數量大、種類多、更新快的信息。所有這一切，給環境監測部門提出了一個應引起重視的問題：如何建立起實用性強、覆蓋面廣、靈活性好的環保數據采集系統，滿足各方面對環境監測信息的需求。

環保數據采集設備在環保數據采集系統中具有很大的作用，采集設備外接傳感器，常常需要對眾多的污染排放點進行實時監測，并且顯示污染數據供人員觀察，其中大部分監測數據還需要實時發送到管理中心的后端服務器進行處理。由于監測點分散，分布范圍廣，而且大多設置在環境較惡劣的地區，通過電話線傳送數據往往事倍功半，所以通過GPRS無線網絡進行數據傳輸，成為環保部門選擇的通信手段之一。環保數據采集設備中嵌入的7寸hmi，具有良好的人機交互界面，內置工業級無線GPRS模塊，可以實現將采集到的污染數據和告警信息進行本地顯示，還能通過GPRS網絡及時發送到環保監測部門服務器，實現對排污單位或個人的及時管理，可以大大提高環保部門的工作效率。

二、應用方案介紹

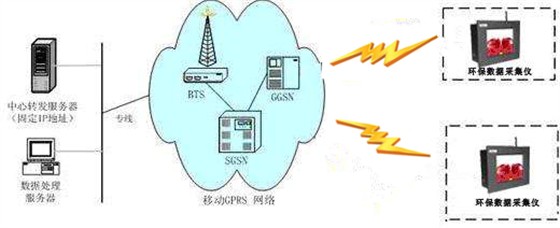

由于GPRS通信是基于IP地址的數據分組通信網絡，監測中心計算機主機配置固定的IP地址，各個數據采集設備采用內置的GPRS模塊和該主機進行通信，上傳信息數據。

1、環保信息采集設備：

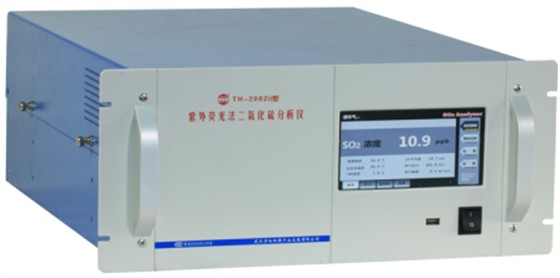

環保數據采集設備通過數據采集模塊自動采集污染源信息，內置嵌入式處理器對數據進行處理、協議封裝后通過GPRS模塊發送到GSM網絡。

2、監控中心：

服務器申請配置固定IP地址，采用省移動通信公司提供的DDN專線，與GPRS網絡相連。由于DDN專線可提供較高的帶寬，當環保信息采集點數量增加，中心不用擴容即可滿足需求。監控中心RADIUS服務器接受到GPRS網絡傳來的數據后先進行AAA認證，后傳送到監控中心計算機主機，通過系統軟件對數據進行還原顯示，并進行數據處理。

三、方案優點

各采集設備收到采集的數據，通過移動GPRS網絡與監控中心相連，將數據透明傳輸?shù)奖O(jiān)控中心。各污染源數據采集設備使用移動通信公司統一的SIM卡，同時監控中心對各點進行登記，保存相關資料以便識別和維護處理。GPRS具有速度快、使用費用低的特點，其傳輸速度可達171.2kb/s。與有線通訊方式相比，采用GPRS無線通信方式則顯得非常靈活，它具有組網靈活、擴展容易、運行費用低投，維護簡單、性價比高等優點。另外，由于設備可以移動，當環保觀測站和環保信息采集點搬遷時設備可隨之遷移并可繼續使用，可以保護用戶原有投資，適合于環保采集工作的特點。監控中心運行監控系統軟件，支持24小時實時在線，實現信息采集點24小時傳送采集的環保信息數據。
